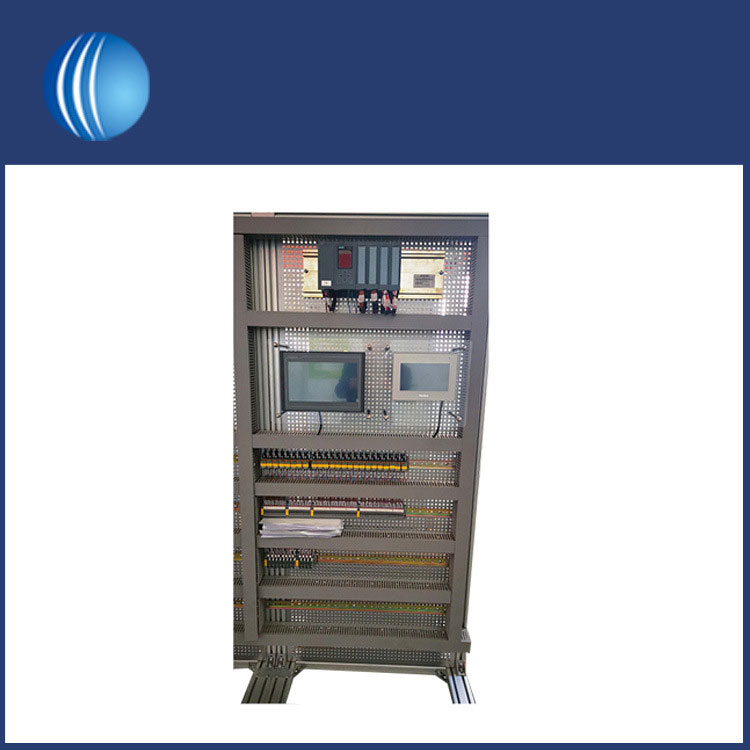

বৈদ্যুতিক কন্ট্রোল প্যানেলগুলি বৈদ্যুতিক সরঞ্জাম এবং প্রক্রিয়াগুলি নিয়ন্ত্রণ, পর্যবেক্ষণ এবং সুরক্ষার জন্য একটি কেন্দ্রীয় কেন্দ্র হিসাবে কাজ করে৷ SKYT® প্রকল্প পরিকল্পনা, লজিস্টিক ম্যানেজমেন্ট, অন-সাইট ইনস্টলেশন এবং কমিশনিং ইত্যাদি সহ সম্পূর্ণ পরিসরের প্রকল্প সহায়তা প্রদান করে৷
বৈদ্যুতিক কন্ট্রোল প্যানেল, প্রায়ই "কন্ট্রোল প্যানেল" হিসাবে উল্লেখ করা হয়, বিভিন্ন বৈদ্যুতিক এবং শিল্প ব্যবস্থায় গুরুত্বপূর্ণ উপাদান। কন্ট্রোল প্যানেলগুলি উত্পাদন, বিদ্যুৎ বিতরণ, অটোমেশন, এইচভিএসি (হিটিং, বায়ুচলাচল এবং এয়ার কন্ডিশনার) এবং আরও অনেক কিছু সহ অ্যাপ্লিকেশনগুলির একটি বিস্তৃত পরিসরে ব্যবহৃত হয়। এটি সাধারণত বিভিন্ন যান্ত্রিক এবং বৈদ্যুতিক কার্য সম্পাদন করতে ব্যবহৃত নির্দিষ্ট কাঠামো এবং উপাদান সহ একটি ধাতব বাক্স বা ঘের।
1. একটি বৈদ্যুতিক নিয়ন্ত্রণ প্যানেলের গঠন সাধারণত নিম্নলিখিত উপাদানগুলি অন্তর্ভুক্ত করে:
ঘের/ঘেরা:কন্ট্রোল প্যানেল সাধারণত একটি প্রতিরক্ষামূলক ঘেরে মাউন্ট করা হয় যাতে অননুমোদিত প্রবেশ রোধ করা যায়, বাইরের পরিবেশ (ধুলো, আর্দ্রতা ইত্যাদি) থেকে অভ্যন্তরীণ বৈদ্যুতিক উপাদানগুলিকে রক্ষা করতে এবং নিরাপত্তা নিশ্চিত করতে। বেষ্টনীর আকার এবং উপাদানে তারতম্য হতে পারে, যেমন স্টেইনলেস স্টীল বা NEMA গ্রেড, এবং বেষ্টনীতে সাধারণত নিরাপত্তা ও সুরক্ষার জন্য নিরাপত্তা লক, দরজা এবং সিল থাকে।
বৈদ্যুতিক উপাদান:এই উপাদানগুলি একটি বৈদ্যুতিক কন্ট্রোল প্যানেলের মূল গঠন করে এবং এতে অন্তর্ভুক্ত, তবে সীমাবদ্ধ নয়:
সার্কিট ব্রেকার:ওভারলোড এবং শর্ট সার্কিট সুরক্ষার জন্য।
রিলে এবং যোগাযোগকারী:মোটর, লাইট এবং অন্যান্য বৈদ্যুতিক সরঞ্জাম নিয়ন্ত্রণ করতে ব্যবহৃত হয়। এই ইলেক্ট্রোম্যাগনেটিক সুইচগুলি উচ্চ কারেন্ট সার্কিট এবং সরঞ্জাম যেমন মোটর বা হিটার নিয়ন্ত্রণ করতে ব্যবহৃত হয়। এগুলি সাধারণত PLC বা অন্যান্য নিয়ন্ত্রণ সরঞ্জাম দ্বারা নিয়ন্ত্রিত হয়।
সেন্সর:বৈদ্যুতিক নিয়ন্ত্রণ প্যানেলে সাধারণত তাপমাত্রা, চাপ, প্রবাহ এবং স্তরের মতো পরামিতিগুলি নিরীক্ষণ করার জন্য বিভিন্ন ধরণের সেন্সর থাকে। নিয়ন্ত্রিত সিস্টেমের মধ্যে রিয়েল-টাইম সিদ্ধান্ত এবং সমন্বয় করতে সেন্সর ডেটা ব্যবহার করা হয়।
সুইচ এবং বোতাম:ম্যানুয়াল অপারেশন এবং নিয়ন্ত্রণের জন্য।
টাইমার:সময়-সম্পর্কিত ক্রিয়াকলাপ সম্পাদন করতে ব্যবহৃত হয়।
PLC (প্রোগ্রামেবল লজিক কন্ট্রোলার):অনেক শিল্প অ্যাপ্লিকেশনে, পিএলসিগুলি প্রক্রিয়াগুলি স্বয়ংক্রিয় এবং নিয়ন্ত্রণ করতে ব্যবহৃত হয়। এটি একটি ডিজিটাল কম্পিউটার যা নির্দিষ্ট কাজ সম্পাদন করতে এবং ইনপুট সংকেতের উপর ভিত্তি করে লজিক চালানোর জন্য প্রোগ্রাম করা যেতে পারে।
এইচএমআই (হিউম্যান মেশিন ইন্টারফেস) স্ক্রিন:স্থিতি তথ্য প্রদর্শন করতে এবং অপারেশনাল ইনপুট গ্রহণ করতে ব্যবহৃত হয়। উন্নত বৈদ্যুতিক নিয়ন্ত্রণ প্যানেলে, একটি HMI একত্রিত করা যেতে পারে, যা অপারেটরদের একটি গ্রাফিকাল ইন্টারফেসের মাধ্যমে সিস্টেমের সাথে যোগাযোগ করতে দেয়। রিয়েল-টাইম ডেটা ভিজ্যুয়ালাইজেশন এবং নিয়ন্ত্রণের জন্য HMI-তে টাচ স্ক্রিন এবং সফ্টওয়্যার অন্তর্ভুক্ত থাকতে পারে।
পাওয়ার সাপ্লাই ইউনিট:প্রয়োজনীয় শক্তি সরবরাহ করতে ব্যবহৃত হয়। কন্ট্রোল প্যানেলে সাধারণত ট্রান্সফরমার, ডিস্ট্রিবিউশন ব্লক এবং সার্কিট ব্রেকার সহ নিজস্ব পাওয়ার সাপ্লাই থাকে। এটি প্যানেলের মধ্যে থাকা উপাদানগুলিতে স্থিতিশীল শক্তি নিশ্চিত করে।
তার এবং সংযোগকারী:বৈদ্যুতিক নিয়ন্ত্রণ প্যানেলের মধ্যে বিভিন্ন তারের এবং সংযোগকারী পাওয়া যায় যা বিভিন্ন উপাদানের মধ্যে বৈদ্যুতিক সংকেত বহন করে। এই সংযোগকারীগুলি সহজে প্লাগিং এবং রক্ষণাবেক্ষণের জন্য অনুমতি দেয়।
লেবেল এবং চিহ্ন:লেবেল এবং চিহ্নগুলি প্রতিটি উপাদানের কাজ, সেইসাথে সংযোগকারী তারের উদ্দেশ্য এবং দিক সনাক্ত করতে ব্যবহৃত হয়।
2. ফাংশন এবং অপারেশন:
বৈদ্যুতিক নিয়ন্ত্রণ প্যানেল ফাংশন এবং অপারেশন নিম্নলিখিত অন্তর্ভুক্ত:
স্যুইচিং এবং শুরু করা:অপারেটররা ম্যানুয়ালি বৈদ্যুতিক সরঞ্জাম যেমন মোটর, পাম্প বা লাইট চালু এবং বন্ধ করতে সুইচ এবং বোতাম ব্যবহার করে।
স্বয়ংক্রিয় নিয়ন্ত্রণ:পিএলসি বা অন্যান্য স্বয়ংক্রিয় নিয়ন্ত্রণ ব্যবস্থা বিভিন্ন অটোমেশন কাজ সম্পাদনের জন্য প্রোগ্রাম করা যেতে পারে। এর মধ্যে রয়েছে টাইমিং অপারেশন, কন্ডিশনাল কন্ট্রোল, লজিক্যাল অপারেশন ইত্যাদি।
পর্যবেক্ষণ এবং প্রতিক্রিয়া:সেন্সর বিভিন্ন পরামিতি যেমন তাপমাত্রা, আর্দ্রতা, বর্তমান, এবং চাপ নিরীক্ষণ করে এবং এই তথ্যগুলি অপারেটর বা স্বয়ংক্রিয় সিস্টেমে ফেরত দেয়।
ত্রুটি সনাক্তকরণ এবং সুরক্ষা:বৈদ্যুতিক কন্ট্রোল প্যানেল সার্কিটের ত্রুটি সনাক্ত করতে পারে (যেমন শর্ট সার্কিট বা ওভারলোড) এবং উপযুক্ত প্রতিরক্ষামূলক ব্যবস্থা নিতে পারে, যেমন বিদ্যুৎ কেটে দেওয়া।
তথ্য সংগ্রহ এবং রেকর্ডিং:কন্ট্রোল প্যানেল ত্রুটি নির্ণয়, রক্ষণাবেক্ষণ পরিকল্পনা এবং কর্মক্ষমতা বিশ্লেষণের জন্য অপারেটিং ডেটা সংগ্রহ এবং রেকর্ড করতে পারে।
3. প্রধান প্রকার:
বৈদ্যুতিক নিয়ন্ত্রণ প্যানেলগুলি তাদের প্রয়োগ এবং কার্যকারিতার উপর নির্ভর করে প্রধানত নিম্নলিখিত ধরণের মধ্যে বিভক্ত:
পাওয়ার কন্ট্রোল সেন্টার (PCC):একটি পিসিসি সাধারণত একটি শিল্প সুবিধার বিদ্যুৎ বিতরণ ব্যবস্থায় অবস্থিত এবং বিভিন্ন সাবসিস্টেমে শক্তি বিতরণ করতে ব্যবহৃত হয়। এতে প্রধান সার্কিট ব্রেকার, কারেন্ট এবং ভোল্টেজ পর্যবেক্ষণ সরঞ্জাম এবং যোগাযোগ ইন্টারফেস অন্তর্ভুক্ত রয়েছে।
মোটর কন্ট্রোল সেন্টার (MCC):এমসিসি বৈদ্যুতিক মোটর নিয়ন্ত্রণ এবং সুরক্ষার জন্য নিবেদিত। এতে স্টার্টার, থার্মাল প্রোটেকশন, কন্টাক্টর এবং কন্ট্রোল লজিক রয়েছে।
অটোমেশন প্যানেল (SCADA/PLC প্যানেল):এই প্যানেলগুলি সাধারণত উন্নত অটোমেশন নিয়ন্ত্রণ এবং পর্যবেক্ষণের জন্য PLC বা SCADA সিস্টেমের সাথে সজ্জিত থাকে। তারা জটিল নিয়ন্ত্রণ যুক্তি চালাতে পারে, একাধিক পরামিতি নিরীক্ষণ করতে পারে এবং দূরবর্তী অ্যাক্সেস এবং নিয়ন্ত্রণ ক্ষমতা থাকতে পারে।
সংক্ষেপে, বৈদ্যুতিক নিয়ন্ত্রণ প্যানেলগুলি আধুনিক শিল্প উত্পাদনের একটি অপরিহার্য অংশ। তারা বৈদ্যুতিক সরঞ্জাম নিয়ন্ত্রণ, পর্যবেক্ষণ এবং সুরক্ষার মাধ্যমে উত্পাদন প্রক্রিয়ার সুরক্ষা এবং দক্ষতা নিশ্চিত করে। বিভিন্ন ধরনের বৈদ্যুতিক কন্ট্রোল প্যানেল বিভিন্ন শিল্প অটোমেশন পরিস্থিতির প্রয়োজনীয়তা মেটাতে নির্দিষ্ট অ্যাপ্লিকেশনের চাহিদা অনুযায়ী কাস্টমাইজ করা যেতে পারে। আরও বিস্তারিত তথ্যের জন্য, অনুগ্রহ করে অন্যান্য পৃষ্ঠা দেখুন বা আমাদের সাথে যোগাযোগ করুন।
