দপাইপ পাম্পসেন্ট্রিফুগাল পাম্পের বিভাগের অন্তর্গত। এটি একটি উল্লম্ব কাঠামো সহ একটি একক-পর্যায়ের কেন্দ্রাতিগ পাম্প। কারণ এর জলের খাঁড়ি এবং আউটলেটের বিন্যাস নকশা তুলনামূলকভাবে বিশেষ, তারা সব একই সরলরেখায় অবস্থিত এবং তাদের খাঁড়ি এবং আউটলেটের ব্যাস একই আকারের। সামগ্রিক অভিব্যক্তি পাইপের একটি বিভাগের অনুরূপ। উপরন্তু, এটি জলের পাইপলাইনের যেকোনো অবস্থানে ইনস্টল করা যেতে পারে, তাই এটি একটি পাইপ পাম্প নামে পরিচিত।
1. সাকশন পর্যায়: যখন মোটর শুরু হয়, ইম্পেলারটি ঘুরতে শুরু করে। ইম্পেলারের ভিতরের বাতাসকে চলতে বাধ্য করা হয়, নেতিবাচক চাপ তৈরি করে, যাতে তরল থাকেপাইপ পাম্পপাম্প শরীরের মধ্যে sucked হয়.
2. পুশ স্টেজ: যখন ইম্পেলার ঘোরে, তখন তরলটি পাম্প বডির আউটলেটে ঠেলে দেওয়া হয়। এই প্রক্রিয়ায়, ইম্পেলারের ঘূর্ণন গতি এবং জ্যামিতিক আকৃতি তরল প্রবাহের হার এবং চাপকে প্রভাবিত করবে।
3. পাম্প বডি এবং পাইপলাইন: তরল পাম্প বডি থেকে পাইপলাইনে প্রবাহিত হয় এবং পাইপলাইন বরাবর টার্গেট লোকেশনে পরিবহন করা হয়। পাইপলাইনের বৈশিষ্ট্য যেমন ব্যাস, দৈর্ঘ্য এবং উপাদান তরল পরিবহনের দক্ষতা এবং কার্যকারিতাকে প্রভাবিত করবে।

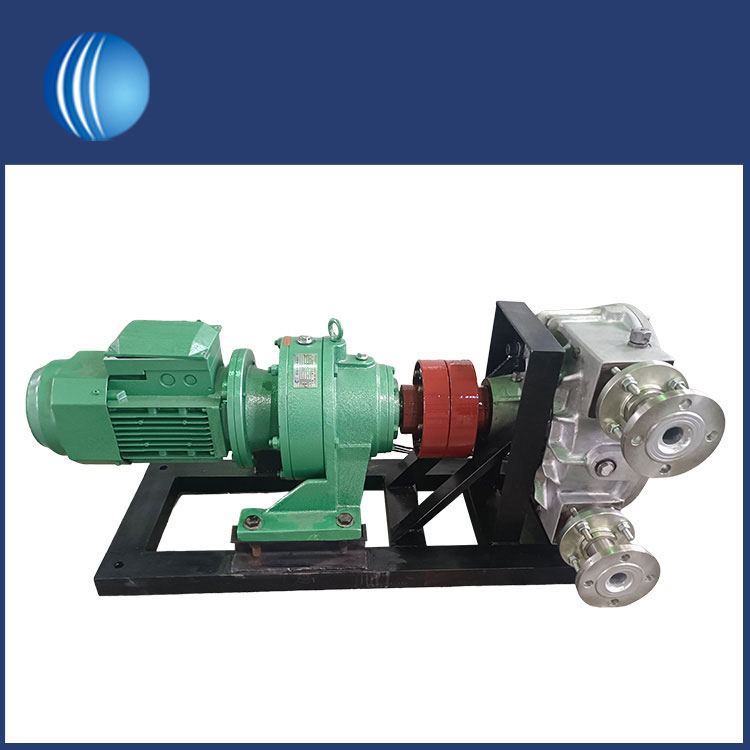

| পায়ের পাতার মোজাবিশেষ পাম্প | টিউব পাম্প |
|---|---|
| উচ্চ চাপ - 16 বার পর্যন্ত কাজ করতে পারে | নিম্নচাপ - 4 বার পর্যন্ত কাজ করতে পারে |
| সাধারণত জুতা ব্যবহার করে | সাধারণত শুকনো হাতা থাকে এবং নন-রিনফোর্সড এক্সট্রুড টিউব সহ রোলার ব্যবহার করে |
| পাম্প টিউবের বাহ্যিক পরিধান রোধ করতে এবং তাপ অপচয়ে সহায়তা করার জন্য হাতাটি লুব্রিকেন্টে ভরা হয় | টিউব চেপে রোলার ব্যবহার করে |
| খুব পুরু দেয়াল সহ চাঙ্গা টিউব ব্যবহার করে, যাকে সাধারণত "হোসেস" বলা হয় | 8 বা 12টি রোলার সহ কমপক্ষে দুটি রোলার 180 ডিগ্রি দূরে রয়েছে |
| একটি প্রদত্ত অভ্যন্তরীণ ব্যাসের জন্য, পায়ের পাতার মোজাবিশেষের বাইরের ব্যাস একটি রোলার পাম্পের টিউবের চেয়ে অনেক বড় | আরও রোলার আউটলেটে পাম্প করা তরলের ফ্রিকোয়েন্সি বাড়ায় এবং স্পন্দন প্রশস্ততা হ্রাস করে |
| পায়ের পাতার মোজাবিশেষ আবদ্ধ করার জন্য প্রয়োজনীয় বল একটি টিউবের তুলনায় অনেক বেশি | বর্ধিত আবদ্ধতার কারণে, আরও রোলার টিউবের আয়ু কমিয়ে দেয় |
(1) এটি বিভিন্ন সময়ে পাম্প স্টেশনের নকশা প্রবাহ হার, নকশা প্রধান এবং জল সরবরাহ এবং নিষ্কাশন প্রয়োজনীয়তা পূরণ করা উচিত।
(2) গড় মাথায়, পাইপলাইন পাম্প উচ্চ-দক্ষতা জোনে কাজ করা উচিত; সর্বোচ্চ এবং সর্বনিম্ন মাথায়, পাইপলাইন পাম্পটি পাইপলাইন পাম্পের উচ্চ-দক্ষতা জোন না রেখে নিরাপদে এবং স্থিতিশীলভাবে কাজ করতে সক্ষম হওয়া উচিত। ডিজাইন স্ট্যান্ডার্ডের বিভিন্ন কাজের অবস্থার অধীনে, পাইপলাইন পাম্প ইউনিট গহ্বর, কম্পন, ওভারলোড এবং অন্যান্য ঘটনা অনুভব করবে না।
(3) ভাল কর্মক্ষমতা, ব্যাপক উচ্চ-দক্ষতা জোন এবং পাম্প স্টেশনের মাথা এবং প্রবাহের হারের পরিবর্তনের সাথে অভিযোজনযোগ্যতা সহ পাম্পের ধরন নির্বাচন করা উচিত। রাজ্যের দ্বারা সুপারিশকৃত পণ্যের সিরিজগুলিতে অগ্রাধিকার দেওয়া উচিত। যখন পণ্যের সিরিজ প্রয়োজনীয়তা পূরণ করতে পারে না, তখন নির্ধারিত পদ্ধতি অনুযায়ী নতুন পণ্য তৈরি এবং পরীক্ষা-নিরীক্ষা করা যেতে পারে। বড় মাথার বৈচিত্র সহ পাম্প স্টেশনগুলির জন্য, খাড়া H-Q বক্ররেখা সহ পাইপলাইন পাম্প নির্বাচন করা উচিত; বড় প্রবাহ বৈচিত্র সহ পাম্প স্টেশনগুলির জন্য, ফ্ল্যাট H-Q বক্ররেখা সহ পাইপলাইন পাম্প নির্বাচন করা উচিত।
(4) মডেল এবং সংখ্যাপাইপলাইন পাম্পনির্বাচিত পাম্প স্টেশনের নির্মাণ খরচ কমাতে হবে (সরঞ্জামের খরচ এবং সিভিল ইঞ্জিনিয়ারিং বিনিয়োগের যোগফল) এবং নির্মাণ, পরিচালনা, রক্ষণাবেক্ষণ এবং পরিচালনা করা সহজ হবে।
(5) ক্যাসকেড পাম্প স্টেশনগুলির জন্য, পাইপলাইন পাম্পের মডেল এবং সংখ্যাটি উপরের এবং নীচের পাম্প স্টেশনগুলির মধ্যে প্রবাহ সমন্বয়ের প্রয়োজনীয়তাগুলি নিশ্চিত করতে হবে এবং অনুপযুক্ত প্রবাহ সমন্বয়ের কারণে নিম্ন পাম্প স্টেশনে অপর্যাপ্ত বা অত্যধিক প্রবাহের কারণে জল পরিত্যাগ বা কমানোর চেষ্টা করতে হবে।
(6) অক্ষীয় ফ্লো পাম্প এবং 1600 মিমি-এর বেশি ইম্পেলার ব্যাস সহ মিশ্র প্রবাহ পাম্পগুলির জন্য, ইনস্টলেশন মডেল পরীক্ষার ডেটা থাকতে হবে; যখন প্রবাহ উপাদান প্রোফাইল উল্লেখযোগ্যভাবে পরিবর্তিত হয়, ইনস্টলেশন মডেল পরীক্ষা পুনরাবৃত্তি করা উচিত.
(7) যতটা সম্ভব ব্যাপক জল সংরক্ষণের উন্নয়নের বৈশিষ্ট্যগুলি বিবেচনা করুন।
